GPS利用超高機能「マイコンＧＨＳ時計」

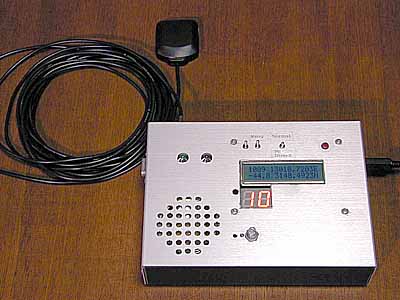

マイコンＧＨＳ時計 製作例

「ＧＨＳ時計」に、こんな機能が加わりました。
　正分のリセットを時計の方で自動実行します。
　測地系、経緯度、日時分秒、などの情報を液晶画面上で表示します。
　各種天文時（真太陽時，グリニジ恒星時，地方恒星時，北極星の時角）もリアルタイムに表示します。

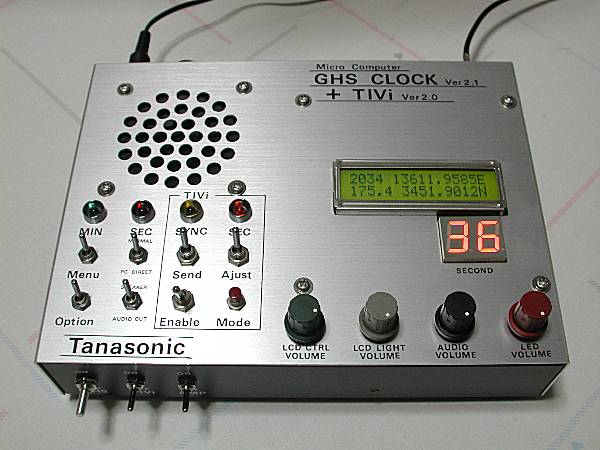

GHS時計とTIViを一体化	工作しやすく機能的

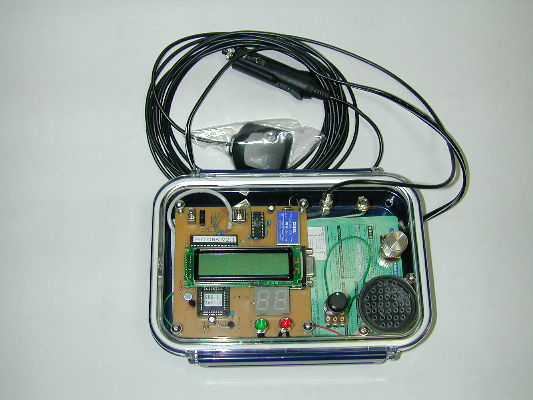

田名瀬良一さま（三重県阿山町）による製作例	笹野一規さま（旭川天文同好会）による製作例

================================================================================
 マイコンＧＨＳ時計  V2.1  の仕様詳細

【電源電圧】     DC１０Ｖ〜１８Ｖ
【消費電力】     最大 １．５Ｗ
【時報同期精度】 メーカー標準値：500ナノ秒以内
                  ただしLEDの反応速度は40μ秒程度の遅れ有り
【時報通知手段】 LED発光，２桁７セグメントLED，スピーカー音声，音声出力(Line Out)
【正分予告】     LED発光，スピーカー音声，音声出力(Line Out)
【時刻情報】     西暦年月日，時分秒（協定世界時(UTC)）
【測位情報】     経緯度，測地系，アンテナ高さ，ジオイド高さ，衛星捕捉数，HDOP値
                  測位状態の良否
【測位精度】     実測値でおよそ10m以内。高さ情報は数10mの誤差が有り得ます。
【天体暦】       真太陽時，グリニジ恒星時，地方恒星時，北極星の時角（歳差,固有
                  運動を考慮） 天体暦の精度はおよそ３分以内です。
【シリアル通信】 GPS受信機「ジュピター」とパソコンの通信を行うための機能。
                  フリーウエア「Satk」との連携がよい。測地系の変更可。
【自動実行】     正分(00秒)のリセット，うるう秒の自動検出と自動リセット
                  GPS週番号ロールオーバーの自動検出
================================================================================

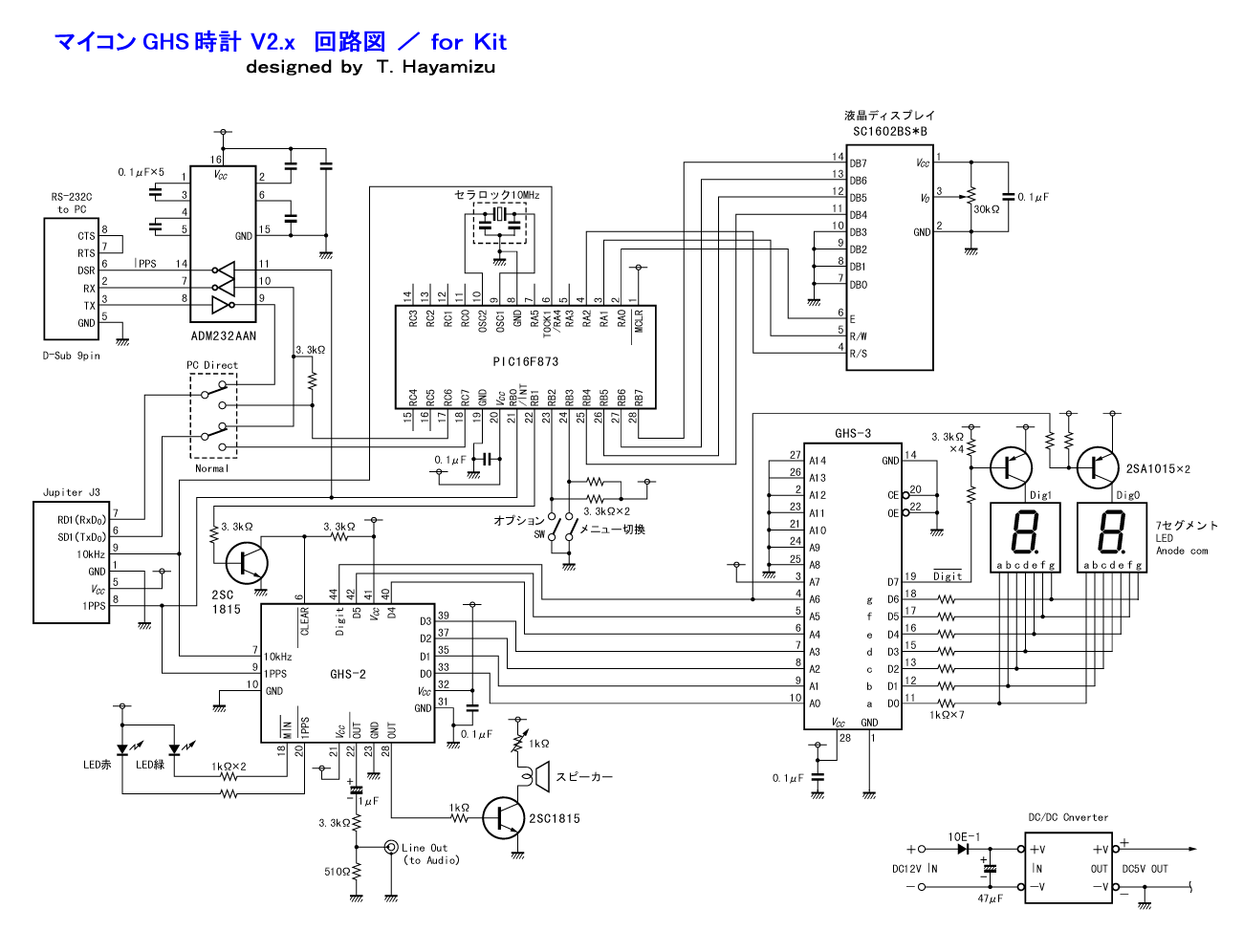

　「マイコンＧＨＳ時計」の回路図 (GIF:67k)
　＊ PICマイコンにはプログラムが必要です。
　＊ [GHS-2]と[GHS-3]は、下代組機工から提供される専用ICです。

　液晶ディスプレイの表示

	メニュー１／ (上)UTC分秒，経度 (下)アンテナ高さ，緯度
	メニュー２／ (上)UTC時分秒，HDOP値 (下)捕捉衛星数，測地系，ジオイド高さ
	メニュー３／ (上)真太陽時，グリニジ恒星時 (下)北極星の時角，地方恒星時
	メニュー４／ (上)西暦年月日，時分UTC (下)バージョン情報

＊　「ＧＨＳ時計」は、和歌山県金屋町生石高原天文台の下代博之(G)，せんだい宇宙館の早水勉(H)，国立天文台の相馬充(S) の三氏により考案・開発されました。
