マイコンＧＨＳ時計＋ＴＩＶｉ

田名瀬良一さま(三重県阿山町)によるマイコンＧＨＳ時計の製作例です。 田名瀬さんは、月刊天文ガイド誌から頒布された「マイコンＧＨＳ時計工作キット」と 同じく同誌から頒布の「ＴＩＶｉ(チビ：Time Imposer for Video)」を一体化して 多機能高精度の装置を製作されました。
この装置を使えば、家庭用のビデオデッキでもコマ送りにて、手軽に +/-1/30秒の高精度で天文現象の時刻を 解析することが出来てしまいます。(編)

実際に製作するに当たってまず問題となったのは、それぞれの基板の配置をどの 様にするかということでした。キットに付属のスイッチ（プリント基板に直接はんだ 付けするタイプ）をそのまま使用する場合、マイコンＧＨＳ時計、ＴＩＶｉの両方のプリ ント基板をケース上面の裏側から吊り下げる方式が考えられますが、この場合、 スイッチがあちらこちらに点在して全体としての統一感がなくなりますし、これにさら にスピーカーを内蔵させるとなるとケースの上面の面積はかなり広いものが必要と なってしまいます。よって、ＴＩＶｉのプリント基板はケースの下側に取り付け、マイコン ＧＨＳ時計のプリント基板と上下で重なる様にしました。実際に使用してみたところ、 ノイズ輻射による干渉は発生せず　動作上の問題点は特に発生しておりません。
スイッチ、ボリューム、ＬＥＤ類は一ヶ所にまとめ、全体としての統一感を重視しました。 ケースはタカチのＹＭ−２００を使用しています（Ｗ：２００ｍｍ、Ｈ：４０ｍｍ、Ｄ：１５０ ｍｍ）。製作期間は約２ヶ月ほどです（配線に手間取り、予想以上に時間がかかりま した）。

写真１
写真２

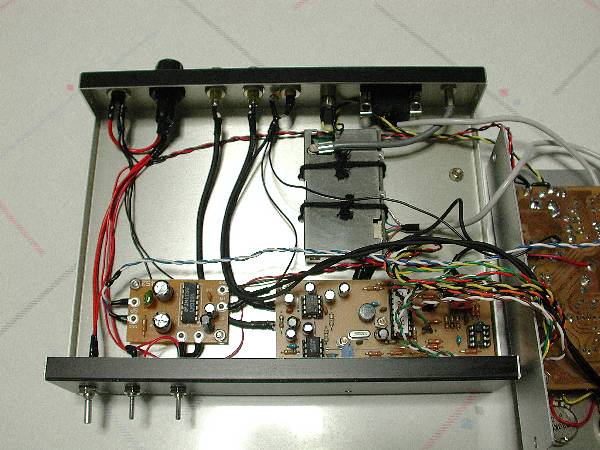

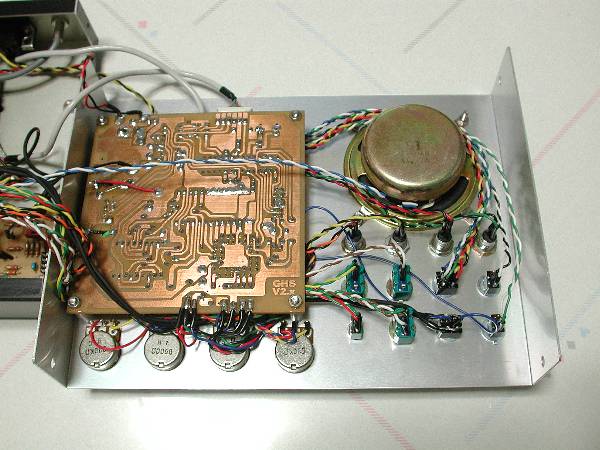

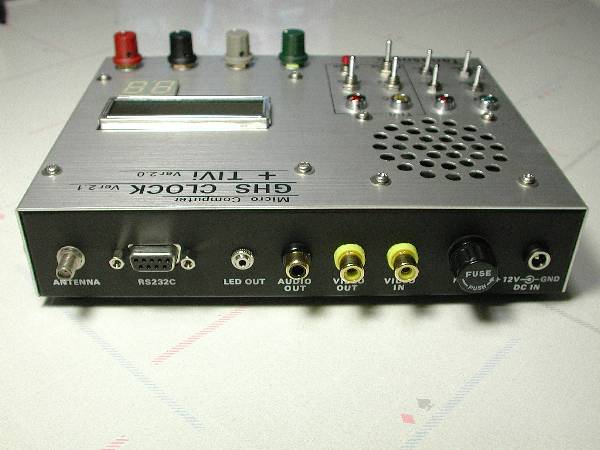

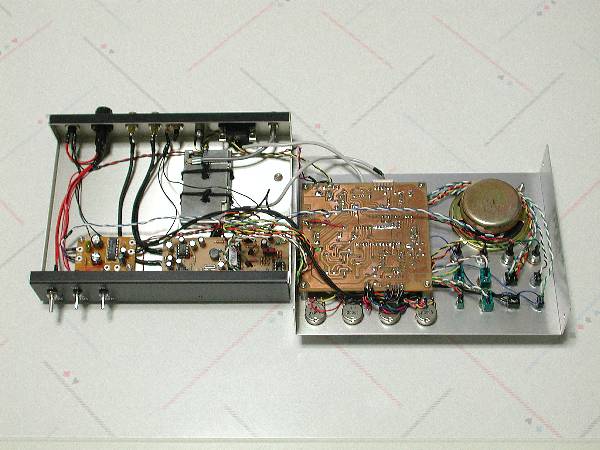

●操作スイッチはケース上面に取り付けてあります。これらのスイッチはケースに 取り付けるタイプのものを別途購入して使用しています。マイコンＧＨＳ時計関係の スイッチは、操作時にわかりやすい様にひとまとめに配置してあります（写真１）。 ＧＨＳ時計のプリント基板とこれらのスイッチとの間はビニール被覆線で配線して あります（写真３〜写真５）。

●時報音声の出力は、外部出力（ＡＵＤＩＯ　ＯＵＴ）←→内蔵アンプ＋内蔵スピーカー で切り替えられる様にケース上面にスイッチが設けてあります（写真１）。

●ＧＨＳ時計の時報音声を大きな音で鳴らすことができる様に専用のアンプを内蔵 してあります（エレキット：ＰＳ−４５２Ｓ）。電源１２．０Ｖ時の出力は約１．６Ｗです。 ケース上面に設けたボリュームで音量調節が可能です（写真１）。スピーカーは、 小型でも大音量の出せるもの（φ６６ｍｍ、８Ω、２Ｗ）を使用しています。これで 屋外でもかなり遠くまで音が届くようになりました。

●ＩＣ（ＧＨＳ−２）のもうひとつの時報信号を利用して　外部ＬＥＤを点滅させるための 端子（ＬＥＤ　ＯＵＴ）をケース後面に設けてあります（写真２）。ケース上面に設けた ボリュームでＬＥＤの輝度調節が可能です。

●液晶の濃度調節のボリュームをケース上面に設けてあります（写真１）。

●液晶表示部はバックライト付きのものに換装してあります （品名：ＳＣ１６０２ＢＳＬＢ−ＳＯ−ＧＳ、価格：１３００円）。このバックライトの電源は ５Ｖであり、マイコンＧＨＳ時計の基板のＤＣ−ＤＣコン出力から取っています。 ケース上面に設けたボリュームで輝度調節が可能です。輝度最大時の消費電流 制限のため１２Ωの抵抗を入れてあります（暗闇で液晶表示を見るにはこれで 充分）。しかし、このままではマイコンＧＨＳ時計キットに付属のＤＣ−ＤＣコンバータ の出力電流定格値（３００ｍＡ）を越えてしまうため、出力電流６００ｍＡのＤＣ−ＤＣ コンバータ（別途購入）に無理矢理付け替えてあります（ただし、プリント基板の改造 が必要）。

●７セグメントＬＥＤ（秒表示の発光ダイオード）をＬＣＤの高さと合わせるため、丸ＰＩＮ シングルのＩＣソケットを３段重ねにしてあります（上述のバックライト付きＬＣＤの厚み がバックライトなしのものに比べて大きい為）。ＩＣソケットはキット同梱のものでは 数が足りないため別途購入しました。

●Ｄサブ９ピンコネクターはマイコンＧＨＳ時計のプリント基板に直付けせずに　ケース 後面に取り付けました（写真２、写真４）。プリント基板とコネクター間の配線に手間が かかりますが、この方が何かと便利です。ノイズが乗らない様に配線にはシールド線 を使用しています。

●ＴＩＶｉの同期信号はジュピターの１ＰＰＳ信号出力から直接取っています。 ノイズ対策として　配線にはシールド線を使用しています。

●ＴＩＶｉの同期信号をジュピターの１ＰＰＳから取っているため、音声←→１ＰＰＳ の切り替えスイッチは１ＰＰＳ側で固定（ショート）してあります。また、同期エッジ 指定スイッチも立ち上がり側で固定（ショート）してあります。

●上記以外の他のスイッチはケース上面に取り付けてあります。これらのスイッチ はケースに取り付けるタイプのものを別途購入して使用しています。ＴＩＶｉ関係の スイッチは操作時にわかりやすい様にひとまとめに配置してあります（写真１）。 ＴＩＶｉのプリント基板とこれらのスイッチとの間はビニール被覆線で配線してありま す（写真３〜写真５）。

●ビデオ映像の入出力端子はケース後面に設けました（写真２）。ノイズの輻射を 抑えるためにシールド線で配線してあります。

●ＴＩＶｉのプリント基板の配置上、同期レベルトリマの調整が困難であるため、 ケース前面に穴を開けて外部から調整できる様にしてあります（写真４）。

●外部同期信号６０ｄＢ増幅用のＩＣ（ＮＪＭ４５８０）は不要であるためＩＣソケットから 引き抜いてあります。不要ノイズの輻射と消費電流を減少させる効果があります。 （この施策は早水氏からの助言によるものです）

●不測の事態に備え、０．５Ａのヒューズをケース後面に設けてあります（写真２）。

●電源スイッチは、ＧＨＳ時計用、ＴＩＶｉ用、内蔵アンプ用の３つに分けてあります。 マイコンＧＨＳ時計（ジュピターの１ＰＰＳ信号）でＴＩＶｉを同期させた後、ＧＨＳ時計 のみ電源を切るという使い方もでき、消費電力を小さく抑えることができます。 内蔵アンプも、使わない時はスイッチを切っておくことができます。

●消費電流の実測値は以下の通りです（いずれも電源電圧１２．０Ｖ時の値）。
「マイコンＧＨＳ時計部」
　　ＬＣＤバックライト輝度最大時：約３１０ｍＡ
　　ＬＣＤバックライト輝度最小時：約２５０ｍＡ
「アンプ部」
　　最大１８０ｍＡ（分予告信号の音声が出力されている瞬間）
「ＴＩＶｉ部」
　　約６０ｍＡ（映像信号が入力されている時）

写真３
写真４
写真５
