残像実験用 科学工作

LED ルーレット


発光ダイオード(LED)を使った電気工作と実験でその仕組みを学ぼう!

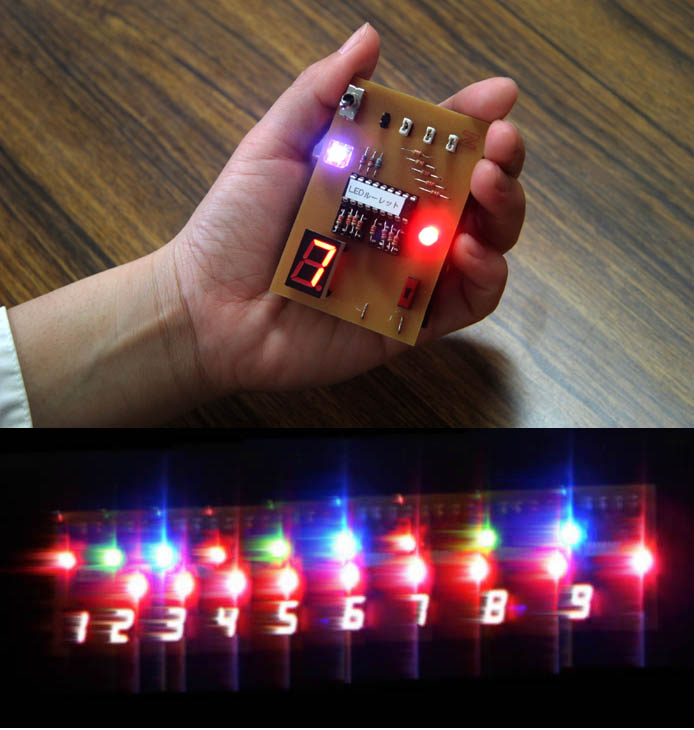

数字やカラーのLEDを搭載した電子ルーレットを組み立てます。そして光やLEDの基本的な性質と、 人間の目の残像(ざんぞう)効果などを実験で学びます。


この装置は、せんだい宇宙館 の、2012年の夏休み工作において考案したものです。
2015年の JAPOS大会 における発表の中の実験で利用したところ、 このおもちゃに注目をいただきました。
それで、多くの方々に利用していただけますよう、LEDルーレット の製作方法をここに公開いたします。

■ LEDルーレット の製作と使い方

これらのデータはどなたでも自由に閲覧し利用していただいて差し支えありません。

このページの情報やスペックは予告なく変更することがあります。
商品としての販売は致しません。このページの情報を利用して自作されることを歓迎しますが、製作は自己責任にてお願いします。

「LEDルーレット」 の解説
夏休み科学工作教室で使用した「LEDルーレット の作り方,使い方,LEDの特徴と目の性質」です。小学生向けに書いています。

LEDルーレット 部品表

LEDルーレット 回路図

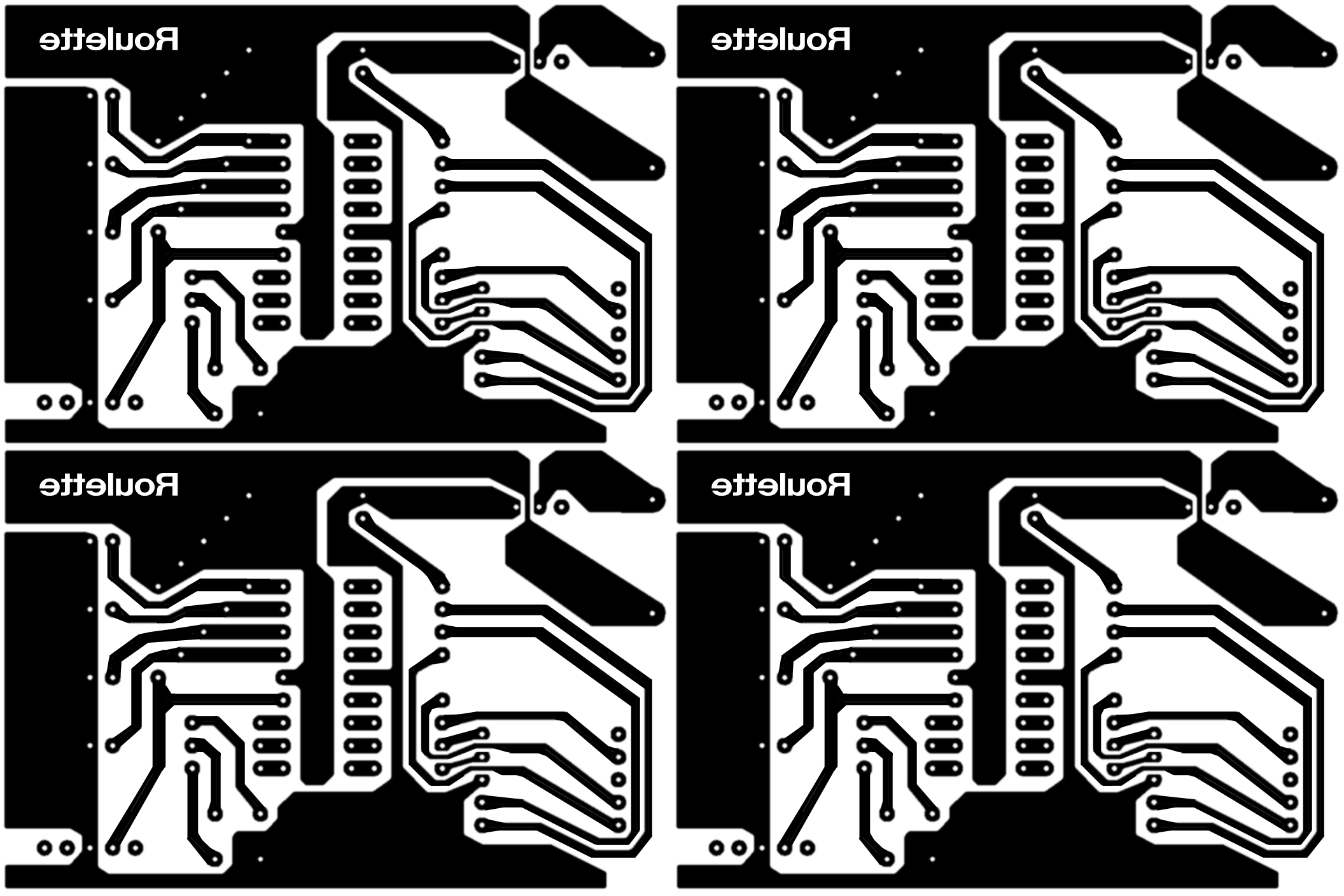

LEDルーレット 基板エッチングパターン図 (4面取です)
回路図とユニバーサル基板(直径0.9mmくらいの穴が沢山空いただけの基板)を使っても製作できますが、 いくつも作る場合はとてもたいへんです。このような場合には、プリント基板を自作するとよいです。 このようなキットはたぶん サンハヤト の製品しかないと思います。
エッチング基板の製作方法は、サンハヤトのサイトの中の 「オリジナル基板作成ステップ」 に掲載されています。

LEDルーレット マイコンプログラム(アセンブラ)プログラムのコンパイルデータ(HEXファイル) --- 右クリックしてダウンロード
マイコンは、PIC 16F628A を使用しています。これに、HEXデータを書き込んで下さい。 ご自身でマイコンに書き込むことができない場合には、こちら(担当:早水)までご連絡ください。


文責:早水 勉
