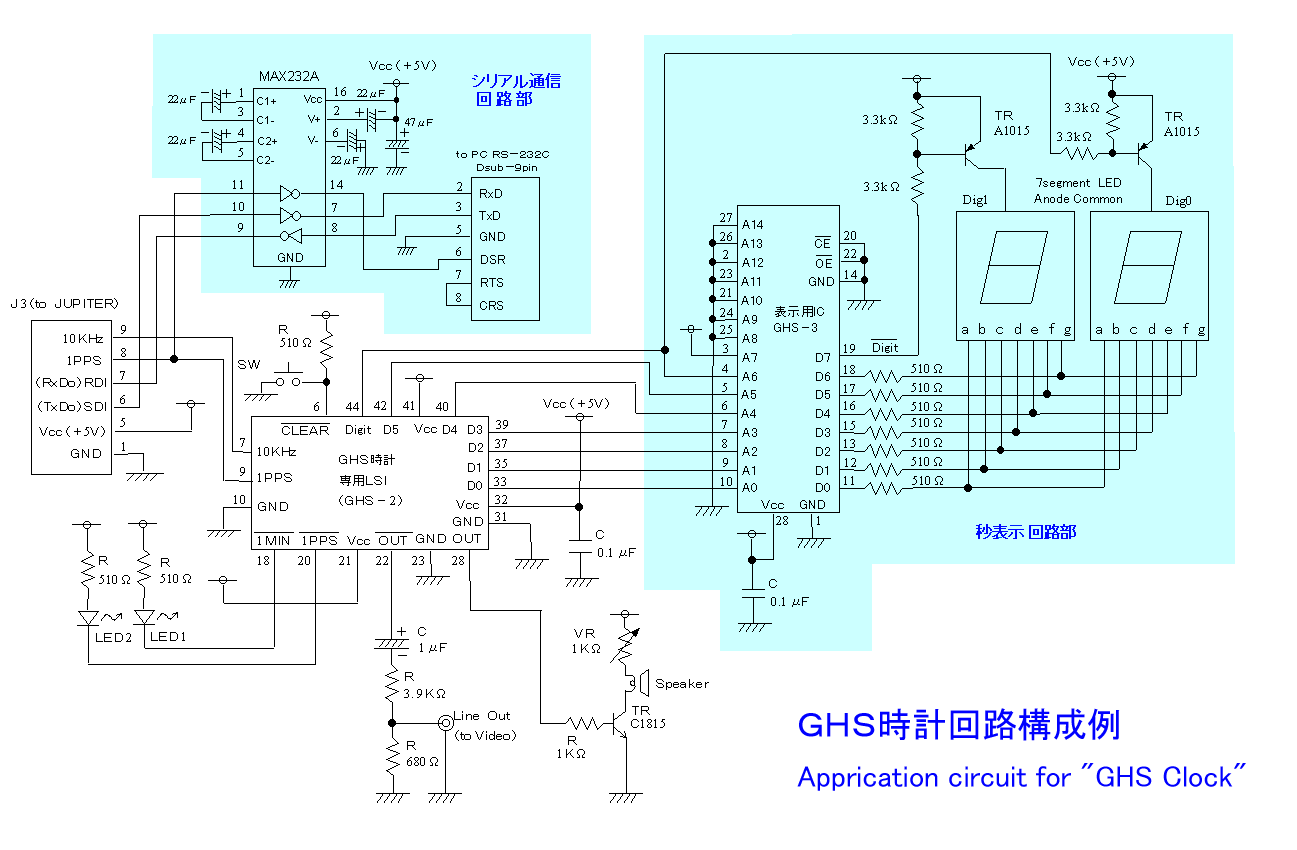

ＧＨＳ時計回路構成例
＊ 青の網掛け部は付加機能です。この回路が無くても報時ラジオ的な動作をします。
＊ Line Out の出力はオーディオレベルに合わせてありますが、もし音量に問題ある場合は[R 680Ω]を調整して下さい。大きくすれば、音が大きくなります。
＊ 発光ダイオードには極性がありますのでご注意下さい。
＊ ジュピターのピン仕様の詳細については、「ジュピター商品仕様書」を参照下さい。
＊ [GHS-3]は、[GHS-2]との組み合わせを前提として設計されています。旧タイプのＧＨＳ時計専用ＬＳＩ[GPS2JJY],[GHS-1]とは直接接続できません。
＊ 最初の正秒は、押しボタンスイッチにより手動で与える必要があります。
上記の回路の他に ＤＣ５Ｖ電源が必要ですが、移動観測でカーバッテリーの利用なら、
ＤＣ／ＤＣコンバーター（IN:DC12V/OUT:DC5V），ＡＣ１００Ｖ家庭用電源が使用可能なら、スイッチングレギュレーター
等の安定化電源を用意すると良いでしょう。いずれも５Ｗ程度のもので十分です。
