（ご注意）
＊ [GHS-3]は、[GHS-2]との組み合わせを前提として設計されています。旧タイプのＧＨＳ時計専用ＬＳＩ[GPS2JJY],[GHS-1]とは直接接続できません。
＊ 最初の正秒は、押しボタンスイッチにより手動で与える必要があります。
最小部品数で構成されています。少し暗いかもしれません。
通常の明るさです。１５ｍｍまでのＬＥＤであれば十分と思われます。通常の用途にはこの回路をお勧めします。
大きなＬＥＤを使いたい時の回路例です。セグメント当たり２素子以上のＬＥＤでは、別電源が必要です。

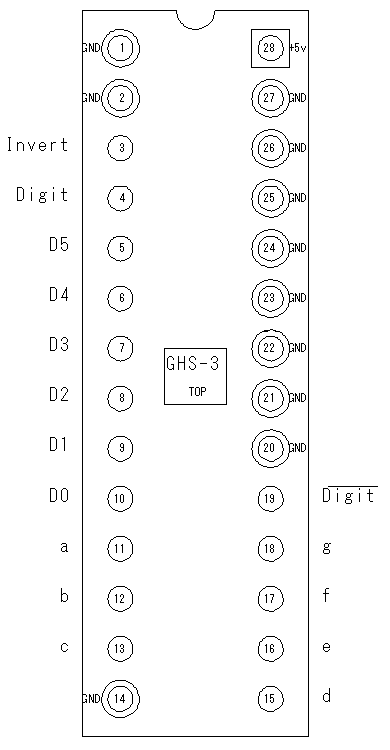

ＧＨＳ−３ 端子接続
ＩＣはＥＰ−ＲＰＭ［２７１２８、２７２５６、２７５１２］のいずれかに焼き込んだ形で供給されます。 いずれのＩＣでも動作するよう空き端子を作らないで、ＧＮＤ指定のピンは確実に接続して下さい。
ＧＨＳ−３ 端子機能
| 端子No. | 端子名称 | 略 号 | 入/出力 | 機 能 |
| １，２，１４ ２０，２１，２２ ２３，２４，２５ ２６，２７ |
グランド | ＧＮＤ | −−− | ＧＮＤ （指定のピンを、全てＧＮＤに接続して下さい） |
| ２８ | 電 源 | Ｖｃｃ | −−− | ＋５Ｖ |
| １０ | Ｄ０ | Ｄ０ | 入 力 | 秒の値のバイナリ入力（１） |
| ９ | Ｄ１ | Ｄ１ | 入 力 | 秒の値のバイナリ入力（２） |
| ８ | Ｄ２ | Ｄ２ | 入 力 | 秒の値のバイナリ入力（４） |
| ７ | Ｄ３ | Ｄ３ | 入 力 | 秒の値のバイナリ入力（８） |
| ６ | Ｄ４ | Ｄ４ | 入 力 | 秒の値のバイナリ入力（１６） |
| ５ | Ｄ５ | Ｄ５ | 入 力 | 秒の値のバイナリ入力（３２） |
| ４ | 桁切替 | Ｄｉｇｉｔ | 入 力 | 桁切替信号（ＬＥＤのダイナミック表示用） |
| １９ | 桁切替反転 | ！Ｄｉｇｉｔ | 出 力 | ４ピンのＤｉｇｉｔを反転して出力します |
| ３ | セグメント反転 | Ｉｎｖｅｒｔ | 出 力 | Ｄ０〜Ｄ５のセグメント信号を反転します 使用するＬＥＤに合わせて設定して下さい。 回路例を参照願います |

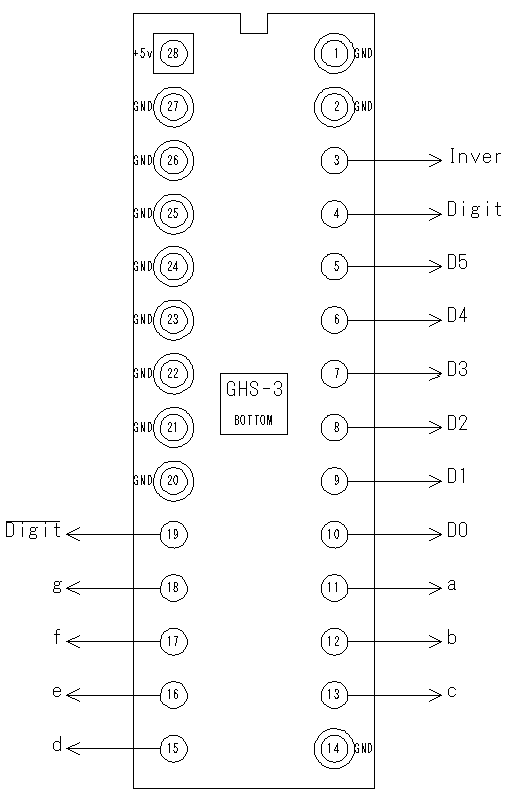

Ｂｏｔｔｏｍ Ｖｉｅｗ

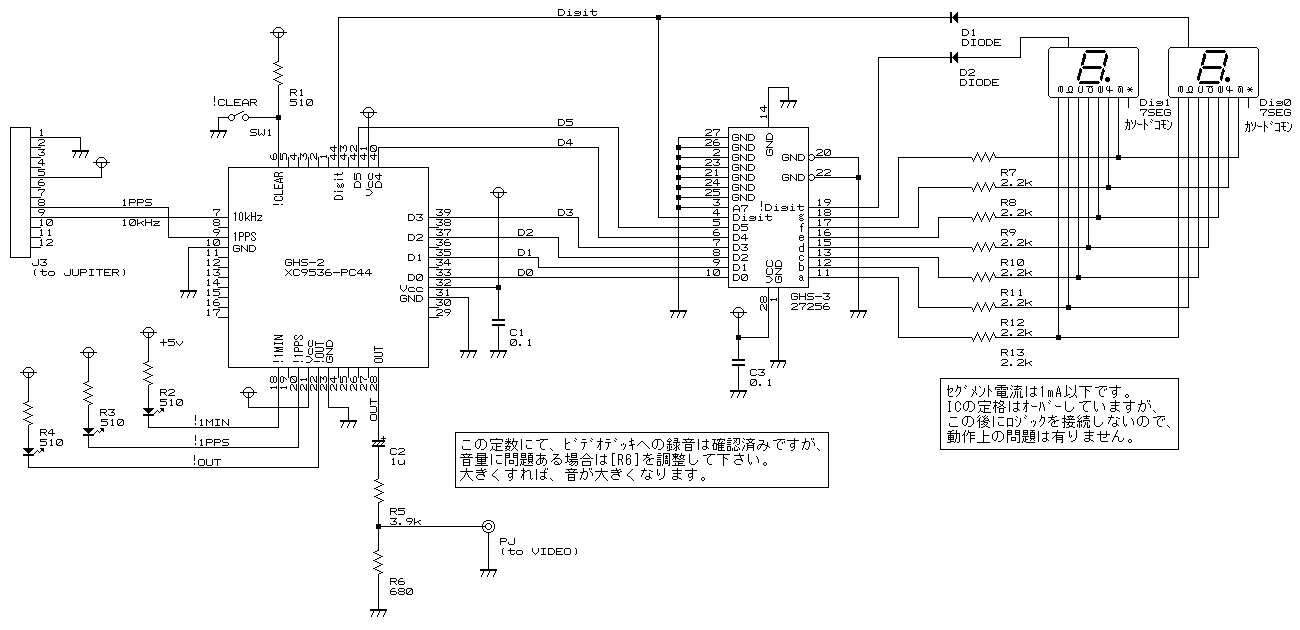

使用回路例１

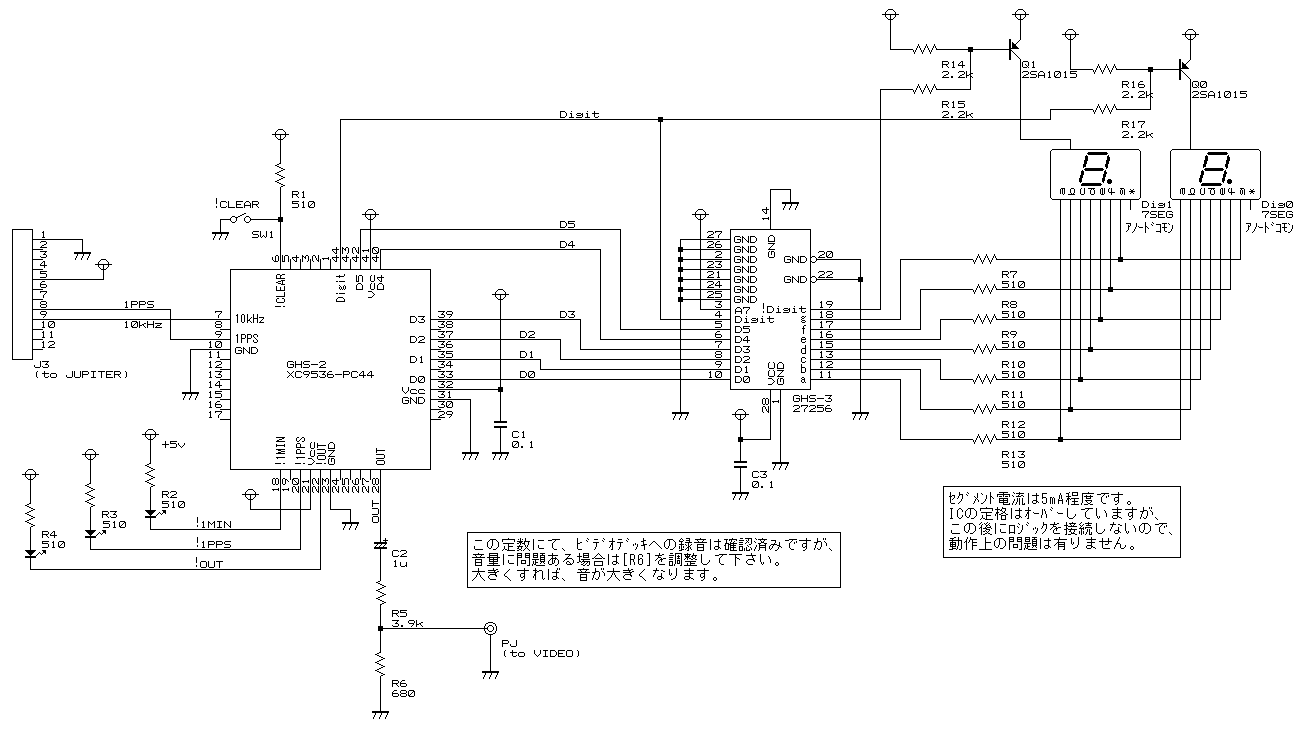

使用回路例２

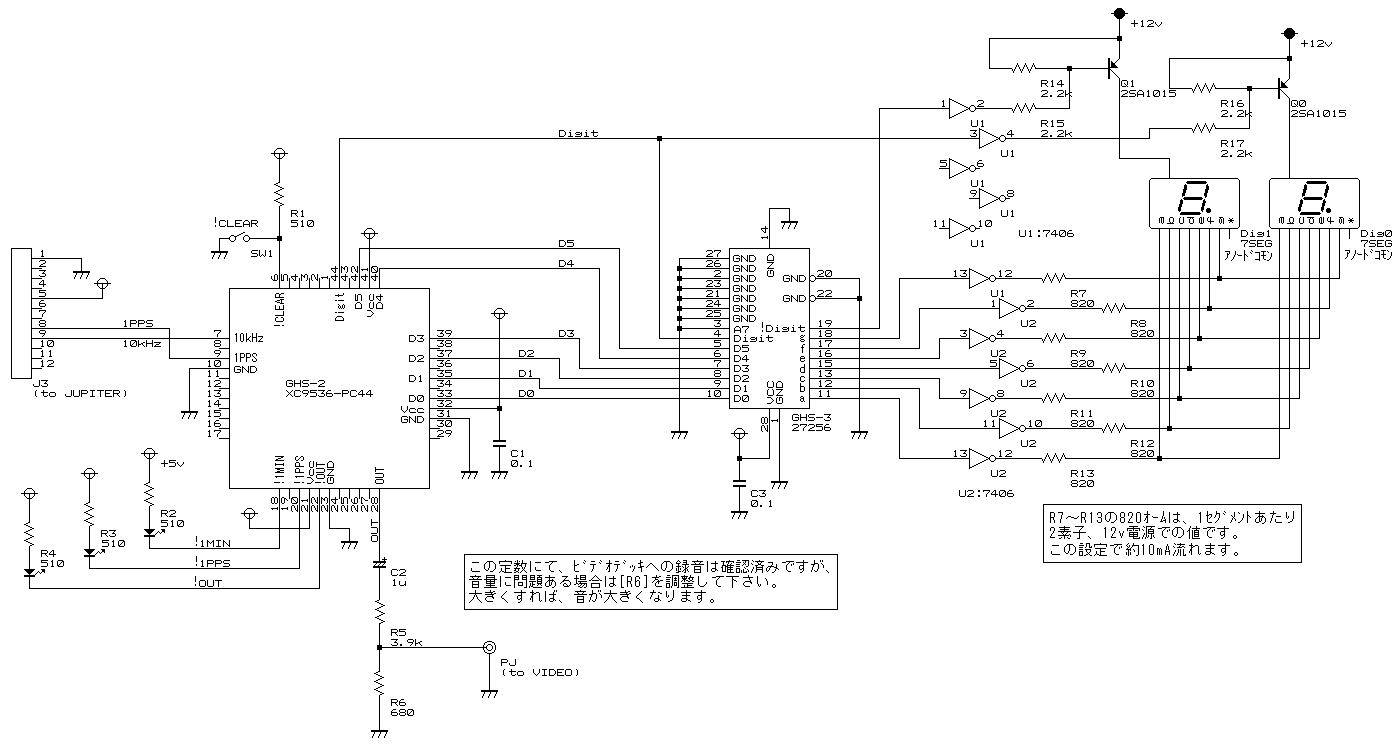

使用回路例３
